NEWS · 新闻资讯
您当前的位置是: 首页 > 新闻资讯

ETFE膜结构出现撕裂怎么办?

发布时间:2024-02-29 人浏览

ETFE膜结构在安装过程中,由于施工人员经验不足、张拉顺序、张拉方法、张拉力度控制不理想,会在膜的角部及边绳位置处产生撕裂现象,以上情况,在ETFE膜结构安装过程中较为常见。具体如下:

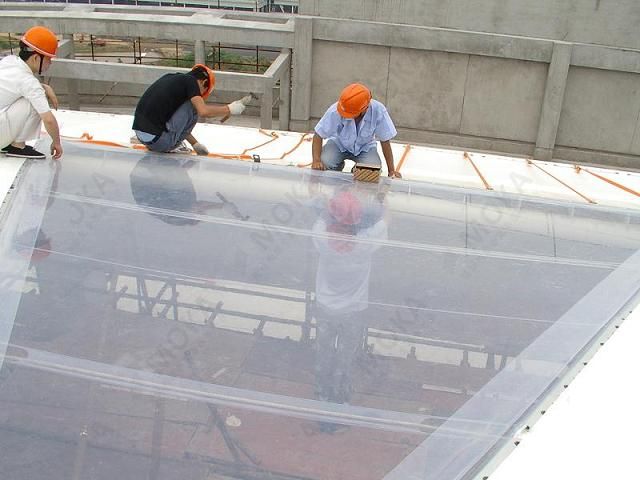

ETFE膜结构出现撕裂怎么办?(图1)

1、对于靠近角部的破坏,即破坏位置距离边绳100~110mm,可采用以下修补方法:

(1)取标准修补用透明ETFE膜材,标准尺寸宽80mm,按照撕裂长度来确定修补膜的长度,原则上长度每边要大于裂缝的50mm。

(2)使用手动热合机进行热合,热合时间根据膜材的厚度以及电压来确定,热合温度不超过340摄氏度。

(3)然后,取透明ETFE膜材,按照裂缝形状,裁剪;由于受热合机热合刀的尺寸限制,我们无法热合超过热合刀长度的ETFE膜,因此,按照热合刀长度,确定角部膜材的尺寸,然后将此膜材整体热合到撕裂的角部位置。

(4)完成修补工作。

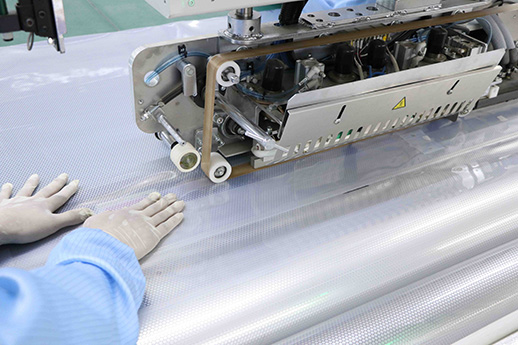

ETFE膜结构出现撕裂怎么办?(图2)

2、撕裂处理程序

为了保证撕裂处理的严肃性及程序化,可按以下程序来进行处理:

(1)撕裂位置记录

发现撕裂情况,对撕裂位置进行准确记录,并按附件一一记录;

(2)撕裂修补申请

上报撕裂位置,及修补申请,经相关部门同意后,严格按照本预案进行修补,并按附件一一记录;

(3)热合试件

发生修补日要保留当日试件,送有关部门检验。


上一篇 : ETFE膜结构的几种构造形式
下一篇 : ETFE膜结构工程技术难点
返回列表

联系我们

contact us

Copyright © 2018-2024 深圳市卡斯蒂诺新材料技术有限公司 版权所有
QQ在线咨询
材料咨询
136 0000 0240
售后咨询
0755-2868 5080
