ETFE膜结构的结构形式分类

发布时间：2022-11-28 人浏览

从目前市场上开发的ETFE膜结构应用中，其结构形式主要分为以下几种：

1、单层ETFE

ETFE设计强度低，单层ETFE适用于跨度较小的结构，比较典型的应用是设置于桁架弦杆之间，形成采光带，且通过ETFE与PVC/PTFE不同材质的组合使用，产生更为丰富的视觉效果。

2、单层ETFE加单向钢索

当单元跨度较大，或者载荷较大，以至于ETFE强度无法满足设计要求时，可以采用ETFE结合钢索的方式，其中最简单的是采用单向钢索，这些钢索根据膜的造型可以平行布置或辐射布置。

3、单层ETFE加双向钢索

采用双向钢索，可以产生较多的单元区格，ETFE应力将会降低。在每个方向上，与单向钢索的结构形式相比，钢索的间距或索径可以降低。膜面变形也有所降低。

4、单层ETFE加含跨中支座的单向钢索

在与单向钢索锤子的方向设置钢梁，在梁和索交叉的位置设置支座以约束钢索的位移，可以有效地降低膜面的变形，同时可以采用较小的索径。

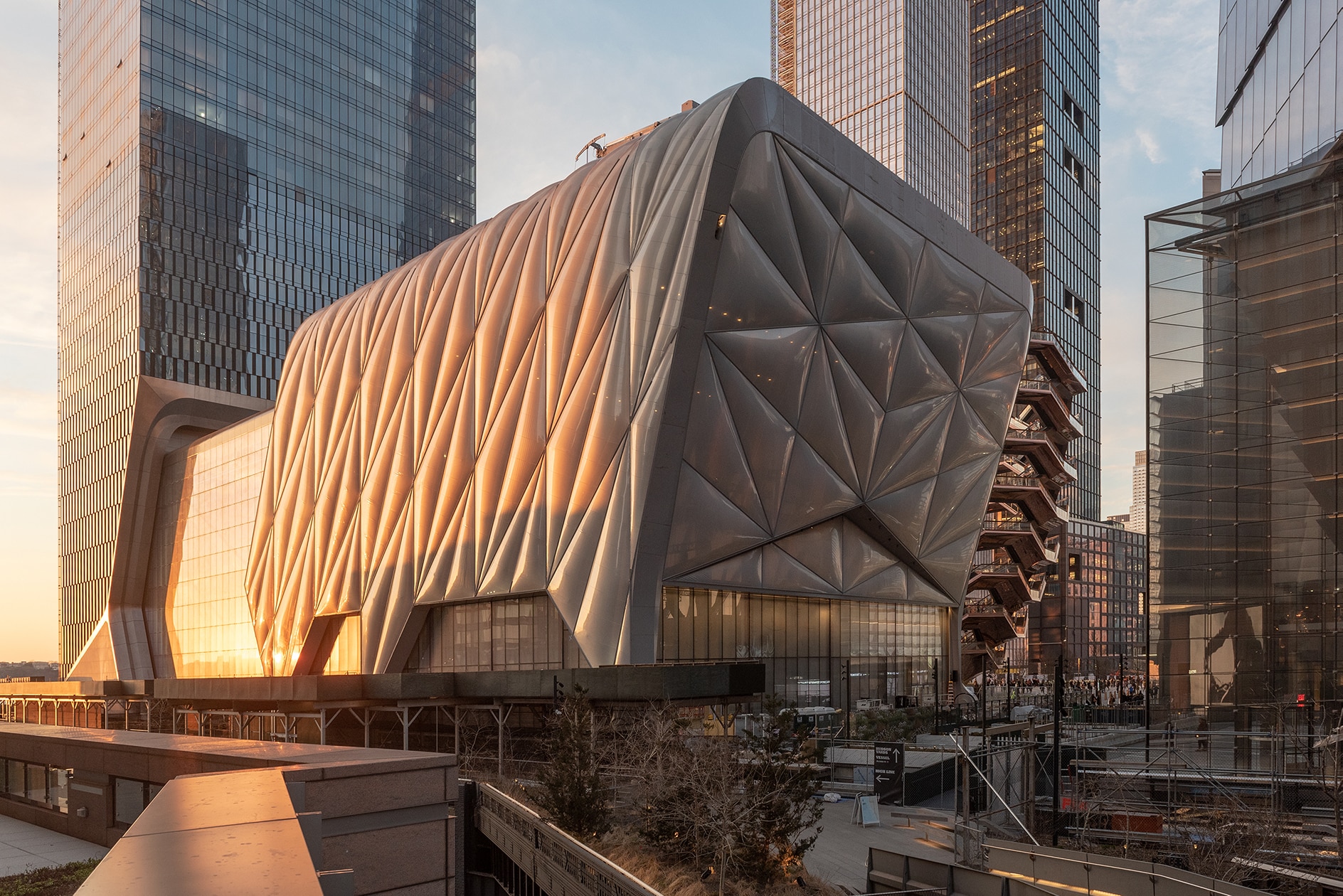

5、双层ETFE气枕

采用双层ETFE气枕，每层ETFE均主要承担其法向向外的载荷，如一个封闭建筑的屋顶采用ETFE气枕，其外层抵抗风升力，内层抵抗风压力。由于初始的表面曲率，使得相同尺寸的气枕比平面的单层ETFE膜具有更高的承载力。另外，ETFE气枕矢高越大，可以承受的载荷越大，但是同时加工和安装的难度也越大，容易造成角度的褶皱。
