膜材基布：聚酯纤维基布

发布时间：2022-01-18 人浏览

什么是聚酯纤维？

聚酯纤维，俗称“涤纶”。是由有机二元酸和二元醇缩聚而成的聚酯经纺丝所得的合成纤维，简称PET纤维，属于高分子化合物。

特点：

1、具有较高的强度与弹性恢复能力。因此，其坚牢耐用、抗皱免烫。

涤纶长丝一般可分为POY（预取向丝）、FDY（全牵伸丝）、DTY（低弹丝）等三大类，生产过程如下：POY一般有二种，一种是直接用于织造，一种是用于加弹，经过加工后成为DTY，规格一般有50D、75D、100D、150D等FDY一般直接用于织造或经编，规格一般有50D、68D、75D、100D、150D、200D等DTY一般直接用于织造，规格一般从75D～300D不等 POY：预取向丝，全称：PRE-ORIENTEDYARN 或者PARTIALLY ORIENTED YARN。指经高速纺丝获得的取向度在未取向丝和拉伸丝之间的未完全拉伸的化纤长丝。与未拉伸丝相比，它具有一定程度的取向，稳定性好，常常用做拉伸假捻变形丝（DTY）的专用丝。DTY：拉伸变形丝，全称：DRAW TEXTURED YARN。是利用POY做原丝，进行拉伸和假捻变形加工制成。往往有一定的弹性及收缩性。FDY：全拉身丝。全称：FULL DRAW YARN。采用纺丝拉伸进一步制得的合成纤维长丝。纤维已经充分拉伸，可以直接用于纺织加工。

POY：预取向丝，全称：PRE-ORIENTED YARN或者PARTIALLY ORIENTED YARN。指经高速纺丝获得的取向度在未取向丝和拉伸丝之间的未完全拉伸的化纤长丝。

聚酯纤维基布的常用编织方法中的几个主要术语：

1：编织密度

国家标准与部颁标准中分别规定棉织物与毛织物均以公制密度表示。公制密度，是指在10厘米宽度内经纱或纬纱的根数

生产和商业中多写成经纬由左至右经密×纬密的格式

测试标准：GB/T 4743、ISO 2060.2《纺织品 卷装纱 纱线线密度的测定绞纱法》

2：织造纤维规格

织造纤维规格用D表示：

D指的是纤度，表示在公定回潮率时每9000m长度的质量克数，如果，9000m长的人造丝，重量为150g，那么该人造丝即为150D，D数值越大丝越粗。

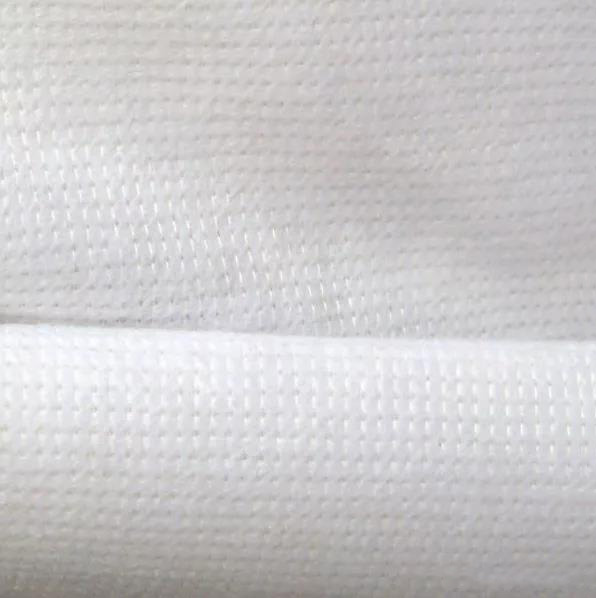

聚酯纤维常用的编织方式：

1、平织法，即当其经纬纱是以一上一下(One Over One Under)之方式编织者，称为平织法

2、混编，即不同规格的聚酯纤维编一起的基布

3、巴拿马编织法，即人字型编织

聚酯纤维基布的改性处理：

改性方法

– 化学方法

• 共聚、纤维表面改性处理


– 物理方法

• 共混


• 改进纺丝加工技术，变更纤维加工条件


• 改变纤维形态以及通过后纺与其他纤维混纺、交织等


1、碱减量后纤维性能的改进

碱减量后，聚酯纤维织物的去污性能得到改善，例如以10％NaOH碱减量后的聚酯织物进行悬浮性污物去污试验，其效果相当于一般去污后整理，但耐洗性却比后者好得多。

2、聚酯纤维的氨解处理

氨解--是聚酯纤维又一种表面处理的化学方法。在氨解反应中，聚酯与胺发生亲核取代反应，胺作用于缺电子的羰基碳上，使聚酯的分子链断裂形成酰胺，分子量减少并溶出。

经过氨解处理，不仅使纤维产生具有较大亲水性的酰胺基和氨基，而且在纤维的表面产生裂纹和坑洼。因此，氨解处理可以极大地改善聚酯纤维的手感、亲水性、易去污性、可染性，同时还可以提高纤维的抗静电性、抗起球性、悬垂效果等。

3、强氧化剂处理法

强氧化剂氧化法是由于纤维在强氧化剂的作用下，表面被强氧化剂烧蚀，使聚合物表面发生裂解、交联和氧化，使纤维和染料及其它材料之间的物理键合力和化学键合力增强，提高了纤维的表面活化能力和润湿性，从而改善了纤维的润湿性能。强氧化剂氧化法有酸洗、臭氧氧化和双氧水浸润等

4、光化学表面处理

在光化学处理过程中,聚合物链在γ射线、紫外线、电子束等高能射线的照射下,发生链断裂而产生很多自由基,在辐照的同时引入比较亲水的单体在纤维表面聚合,使纤维表面活化,从而达到改善纤维表面润湿性和染色性。

最常用的单体为丙烯酸

处理后纤维的强度下降较多，但可改善聚酯纤维的润湿性和粘着性等表面性能

5、等离子体处理

等离子体技术在纤维表面处理方面的应用始于20世纪60年代末。

与化学表面处理处理方法相比有如下优点：

（1）省能源,无公害,满足环保的需要；

（2）处理时间短，效率高（10-500s）；

（3）处理仅在纤维的表面，典型的作用深度为5~50nm，对所处理的纤维的性能影响不大；

（4）可处理形状较复杂的材料,材料表面处理的均匀性好；

（5）反应环境温度低。因此，等离子体技术适合于材料表面的改性。

6、抗芯吸处理

增加聚酯纤维表面的疏水性能
